應用領域：光傳感
光開關類型：機械式
封裝類型：器件
端口配置：2x2
波長范圍：850±40 / 1300±40; 1260 ~ 1650nm

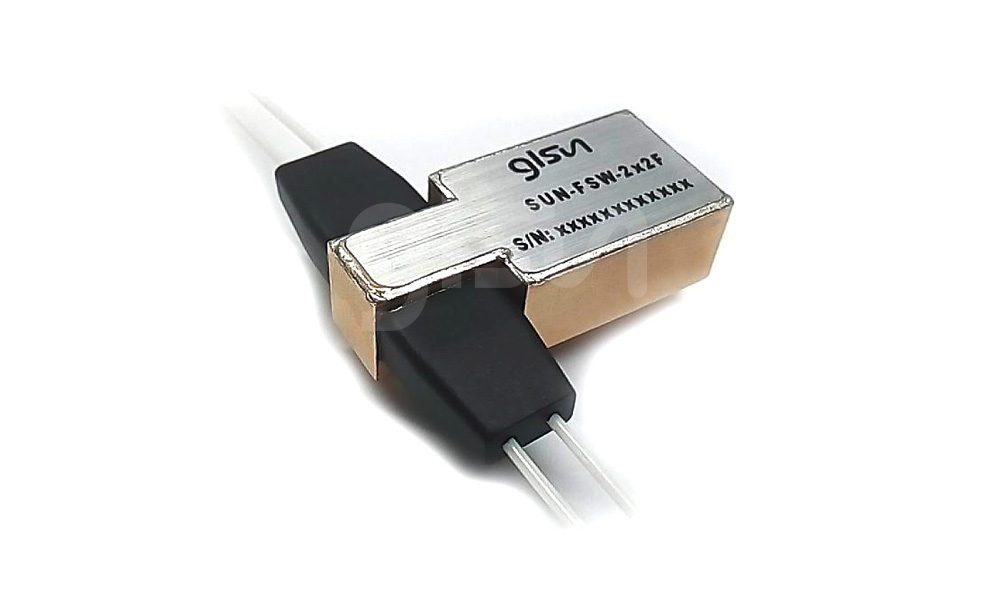

桂林光隆科技2x2FG機械式小型光開關，具有高性能、低插入損耗、纖小封裝等特點，是動態配置分插復用器OADM、光交叉連接系統OXC、系統監控和保護的理想組件，可輕松集成到高密度光纖網絡通信系統中。
產品特性
·低插入損耗
·波長范圍寬
·低信道串?dāng)_
·高穩定性，高可靠性
·光路無膠
·鎖定與非鎖定
產品應用
·實驗室研發
·監控系統
·動態配置分插復用OADM
·城域網(MAN)
·網絡安全與監控
|
參數 |
單位 |
SUN-FSW-2×2FG |
|
|
波長范圍 |
nm |
850±40 / 1300±40 |
1260 ~ 1650 |
|
測試波長 |
nm |
850 / 1300 |
1310 / 1550 |
|
插入損耗 |
dB |
≤ 1.0 |
|
|
回波損耗 |
dB |
≥ 30 |
≥ 50 |
|
串?dāng)_ |
dB |
≥ 35 |
≥ 55 |
|
PDL |
dB |
-- |
≤0.05 |
|
WDL |
dB |
≤ 0.25 |
|
|
重復性 |
dB |
≤ ±0.02 |
|
|
工作電壓 |
V |
3.0 or 5.0 |
|
|
使用壽命 |
Cycles |
≥ 10 Million |
|
|
切換時間 |
ms |
≤ 5 |
|
|
光功率 |
mW |
≤ 500 |
|
|
工作溫度 |
℃ |
-5~ +70 |
|
|
儲存溫度 |
℃ |
-40 ~ +85 |
|
|
相對濕度 |
% |
5 ~ 95 |
|
|
重量 |
g |
14 |
|
|
尺寸 |
mm |
(L)27.0×(W)12.6×(H)8.2 ±0.2 |
|
SUN-FSW-2×2FG-A-B-C-D-E-F-G
|
A |
B |
C |
D |
E |
F |
G |
|
光纖類型 |
工作電壓 |
控制類型 |
測試波長 |
套管類型 |
光纖長度 (含連接頭) |
Connector連接頭類型 |
|
SM： SM,9/125 M5： MM,50/125 M6： MM,62.5/125 X： Others
|
3： 3V 5： 5V
|
L： 鎖定 N： 非鎖定
|
850： 850nm 1310： 1310nm 8513： 850/1310nm 1550： 1550nm 1315： 1310/1550nm X： Others
|
25： 250um 90： 900um X： Others
|
05： 0.5m±5cm 10： 1.0m±5cm 15： 1.5m±5cm X： Others
|
OO：None FP：FC/PC FA：FC/APC SP：SC/PC SA：SC/APC STP：ST/PC LP：LC/PC LA：LC/APC DLP：Duplex LC/PC X：Others |
