    緊湊型粗波分復用器CCWDM
    • 緊湊型粗波分復用器CCWDM
    • Compact Course Wavelength Division Multiplexer

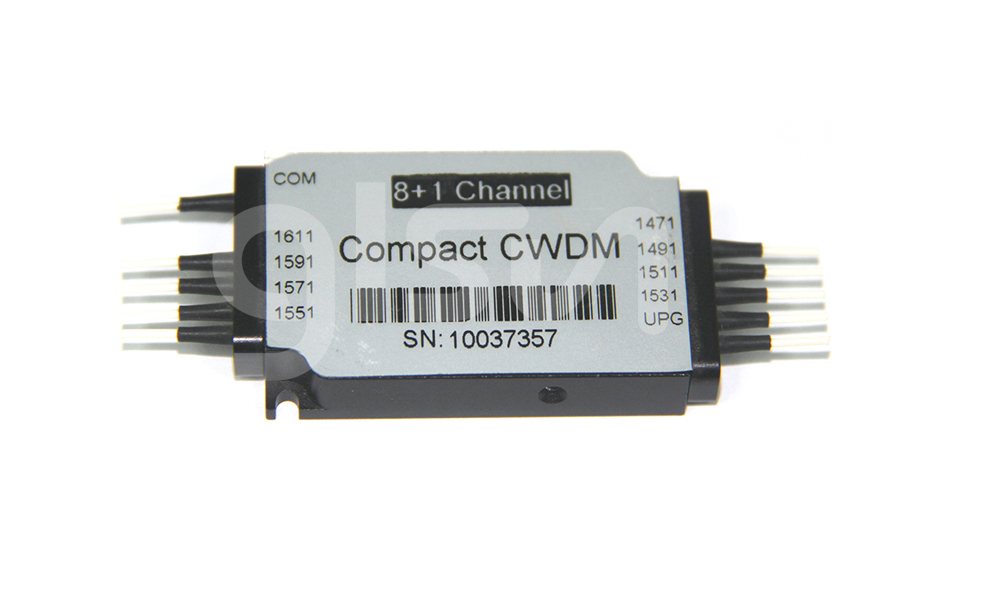

    緊湊型粗波分復用器CCWDM

    波長范圍:1260 ~ 1620nm

    存儲溫度:-40 ~ +85℃

    相對濕度:5 ~ 95%

    4CH~8CH 尺寸:44×25×6mm、55×35×8mm

    10CH~18CH 尺寸:55×35×8mm、55×45×8mm

    產品詳細

    桂林光隆科技集團股份有限公司的CCWDM緊湊型粗波分復用器是一種小型化的CWDM模塊,具有封裝尺寸更小、插入損耗更低、通道均勻性好等優點。CCWDM是一種小型化的粗波分復用器,具有封裝尺寸更小、插入損耗更低、通道均勻性好等優點。



    產品特性
    ·低插入損耗
    ·緊湊型尺寸
    ·高通道隔離度
    ·環境穩定性好



    產品應用
    ·波分復用系統
    ·CATV
    ·城域網



    性能指標

    參數

    單位

    SUN-CCWDM Module

    波長范圍

    nm

    1260 ~ 1620

    通道中心波長



    nm







    1270 / 1290 / … / 1610



    or



    1271 / 1291 / … / 1611





    通道間隔

    nm

    20

    通道帶寬

    nm

    λc ± 6.5

    通道數

    λ

    4

    4+1

    8

    8+1

    8+1A

    10

    12

    14

    16

    18

    UPG 端波長范圍



    nm



    -



    TBD



    -



    1260~1360



    1260~1457



    -



    -



    -



    -



    -

    插損值

    dB

    1.0

    1.2

    1.5

    1.7

    1.8

    2.0

    2.4

    2.5

    2.7

    3.0

    通帶波動

    dB

    ≤0.5

    相鄰信道隔離度



    dB



    ≥ 30

    非相鄰信道隔離度



    dB



    ≥ 40

    UPG隔離度

    dB

    ≥ 15

    PDL

    dB

    ≤ 0.2

    PMD

    ps

    ≤ 0.2

    方向性

    dB

    ≥ 50

    回波損耗

    dB

    ≥ 45

    光功率

    mW

    ≤ 300

    工作溫度





    -5 ~ +65

    存儲溫度

    -40 ~ +85

    相對穩定

     %

    5 ~ 95



    封裝尺寸

      4CH~8CH: 44×25×6mm、55×35×8mm
    10CH~18CH: 55×35×8mm、55×45×8mm

    備注:

    1. 支持定制

    2. 以上參數不包含連接頭



    訂購信息

    SUN-CCWDM-A-B-C-D-E-F

    A

    B

    C

    D

    E

    F

    通道數

    套管類型

    光纖長度

    (含連接頭)

    連接頭

    封裝尺寸

    波長

    4: 4 channels

    4+1: 4 channels +UPG port

    8: 8 channels

    8+1: 8 channels +UPG port

    8+1A: 8 channels+ UPG port

    n: n channels

    25:250um

    90:900um

    X: 其他

    05: 0.5m±0.05m

    10: 1.0m±0.05m

    15: 1.5m±0.05m

    X: 其他

    OO:無

    FP: FC/PC

    FA:FC/APC

    SP: SC/PC

    SA:SC/APC

    STP:ST/PC

    LP: LC/PC

    LA: LC/APC

    X: 其他

    44×25×6

    55×35×8

    55×35×8A

    55×45×8

    λ1 / λ2 / λ3 / …
