    色散補償功能卡DCM
    • 色散補償功能卡DCM
    • Fiber Dispersion Compensation Module

    色散補償功能卡DCM

    應用領域:光監測

    接口類型:LC/PC

    存儲溫度:-20 ~ +70℃

    規格尺寸:160×200×43mm(WxDxH)

    產品詳細

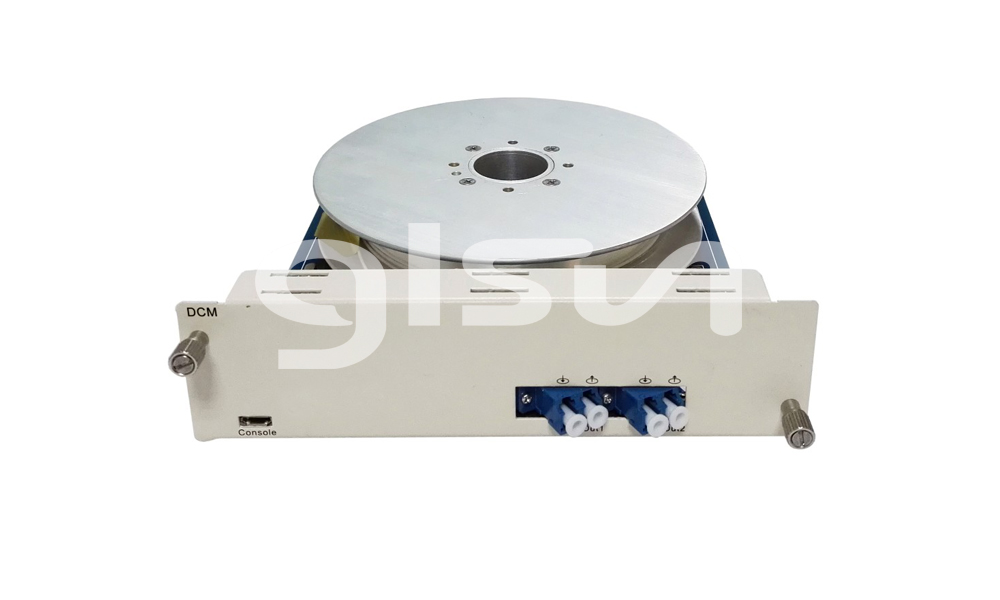

    OTS3000-DCM 色散補償功能卡

    OTS3000-DCM 是桂林光隆科技集團股份有限公司光通信綜合業務平臺上的色散補償功能卡。色散補償主要用于光信號經過長距離傳輸之后發生色散,廣泛應用在 G.652 單模光纖長途 DWDM 通信系統中補償傳輸光纖引起的色散。它能配合其他功能卡(如 DWDM,OADM,EDFA,OTU 等)組建成整套的光網絡傳輸系統DWDM波分系統中DCM應用。



     產品特性
    · 模塊化設計、精簡尺寸、支持熱插拔
    · DWDM系統寬波段色散補償和極低的殘余色散
    · 插入損耗低、偏振模色散低
    · 性能指標通過Telcordia GR-2854-CORE標準認證
    · 可靠性通過Telcordia GR-1221-CORE標準認證


    產品應用
    · G.652 標準單模光纖長距離通信系統
    · DWDM 傳輸系統、SDH 系統
    · 色散調節

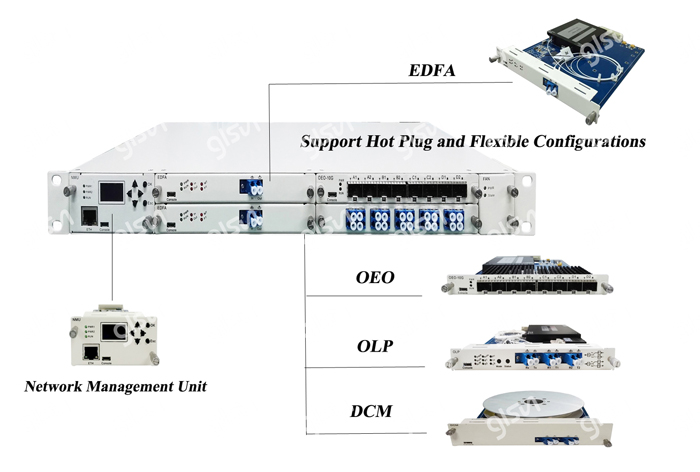

    Transmission Equipment-2.jpg

    性能指標

    參數

    單位

    SUN-OTS3000-DCM

    規格尺寸

    mm

    160×200×43(WxDxH)

    工作波長

    nm

    1525~1565

    最大光功率

    dBm

    ≤ 23

    布里淵色散域值

    dBm

    ≥ 6

    非線性系數

    W-1

    ≤ 1.4*10^9

    有效面積

    um2

    ≥ 20

    最大傳輸距離

    km

    ≤ 80

    色散補償值

    km

    20

    40

    60

    80

    Ps/nm

    -340±20

    -680±20

    -1000±30

    -1340±40

    相對色散斜率

    nm-1

    0.0036±20%

    插入損耗

    dB

    ≤ 3.2

    ≤ 4.5

    ≤ 6.0

    ≤ 7.7

    偏振模色散

    ps

    ≤ 0.3

    ≤ 0.4

    ≤ 0.5

    ≤ 0.6

    接口類型



    LC/PC

    工作溫度

    -5 ~ +55

    存儲溫度

    -20 ~ +70

    相對濕度



    5% ~ 95% (非冷凝)

    訂購信息

    SUN-OTS3000-DCM-A-B

    A

    B

    色散補償距離

    連接頭類型

    20:補償20km

    40:補償40km

    60:補償60km

    80:補償80km

    X:其他

    LP:LC/PC

    X:其他
