    分插復用卡OADM
    • 分插復用卡OADM
    • Optical Add-Drop Multiplexer

    分插復用卡OADM

    應用領域:光監測

    波長范圍:1260 ~ 1620; 1500 ~ 1620nm

    存儲溫度:-20 ~ +70℃

    相對濕度:5% ~ 95% (非冷凝)

    規格尺寸:160×200×21mm(WxDxH)

    產品詳細

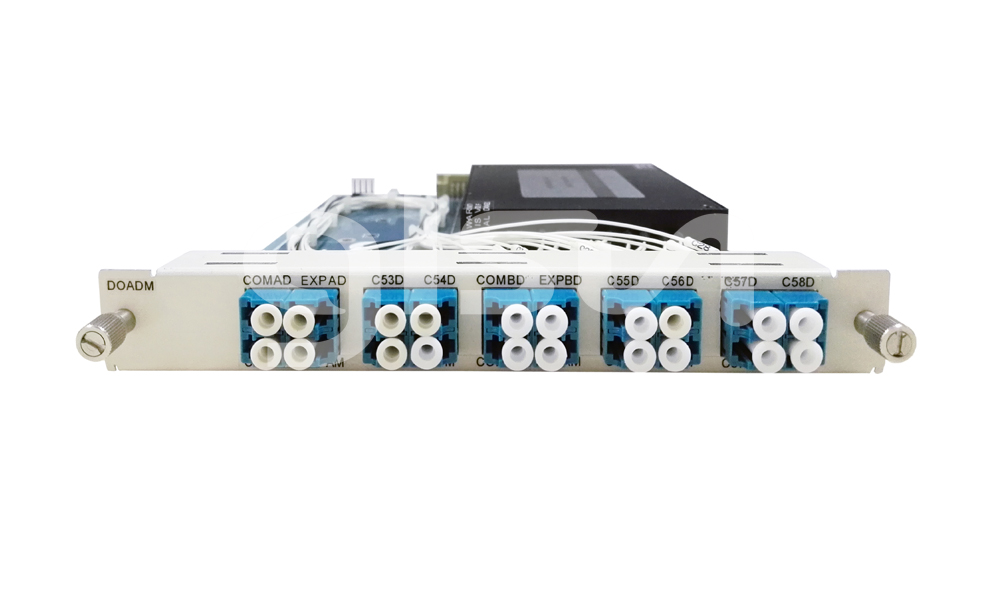

    OTS3000-OADM分插復用卡

    OTS3000-OADM 是桂林光隆科技集團股份有限公司光通信綜合業務平臺上分插復用卡。該分插復用卡能從傳輸光路中有選擇地把某個波長的光信號從傳輸系統中分出來,再把某個波長的光信號插進該傳輸系統的節點進行傳輸,同時不影響其它波長信道的傳輸,具有透明性,可以處理任何格式和速率的信號,可根據網絡需求,對OADM 進行靈活配置,在骨干網節點及本地接入中的起重要作用。具有低成本、低功耗、小體積等諸多優點,是一種低價格、高性能的傳輸解決方案。



    產品特性
    · 模塊化設計、精簡尺寸、支持熱插拔
    · 低插損、低偏振相關損耗、高隔離度
    · 高穩定性、高可靠性



    產品應用
    · 波分復用系統
    · 城域網



    性能指標

    參數

    單位

    OTS3000-COADM

    OTS3000-DOADM

    規格尺寸

    mm

    160×200×21(WxDxH)

    最大功耗

    W

    0.5

    波長范圍

    nm

    1260 ~ 1620

    1500 ~ 1620

    通道間隔

    Ghz



    100

    200

    通帶寬度

    nm

    ±7.5

    ±0.11

    ±0.25

    通帶平坦度

    dB

    ≤ 0.5

    通道數

    λ

    1

    2

    4

    8

    1

    2

    4

    8

    插入損耗

    Add/Drop

    dB

    ≤ 0.6

    ≤ 1.0

    ≤ 1.5

    ≤ 2.5

    ≤ 0.8

    ≤ 1.2

    ≤ 1.7

    ≤ 3.0

    Express

    dB

    ≤ 0.8

    ≤ 1.4

    ≤ 2.5

    ≤ 5.0

    ≤ 0.8

    ≤ 1.4

    ≤ 2.5

    ≤ 5.0

    隔離度

    dB

    相鄰信道隔離度:≥30 非相鄰信道隔離度:≥45

    回波損耗

    dB

    SM ≥ 45

    方向性

    dB

    SM ≥ 50

    偏振相關損耗

    dB

    ≤ 0.1

    ≤ 0.15

    ≤ 0.20

    偏振膜色散

    ps

    ≤ 0.1

    ≤ 0.15

    光功率

    mw

    ≤ 500

    工作溫度

    -5 ~ +55

    存儲溫度

    -20 ~ +70

    相對濕度



    5% ~ 95% (非冷凝)

    訂購信息

    SUN-OTS3000-COADM-A-B-C

    A

    B

    C

    通道數

    起始波長

    連接頭類型

    1:1 路

    2:2 路

    4:4 路

    8:8 路

    X:其他

    27:1270 nm

    29:1290 nm

    59:1590 nm

    61:1610 nm

    參考 ITU CWDM 波長表

    LPLC/PC

    X其他



    SUN-OTS3000-DOADM-A-B-C

    A

    B

    C

    通道數

    起始通道

    連接頭類型

    1:1 路

    2:2 路

    4:4 路

    8:8 路

    X:其他

    C20:C20 1561.42

    C21:C21 1560.61

    參考 ITU DWDM 波長表

    LP:LC/PC

    X:其他
